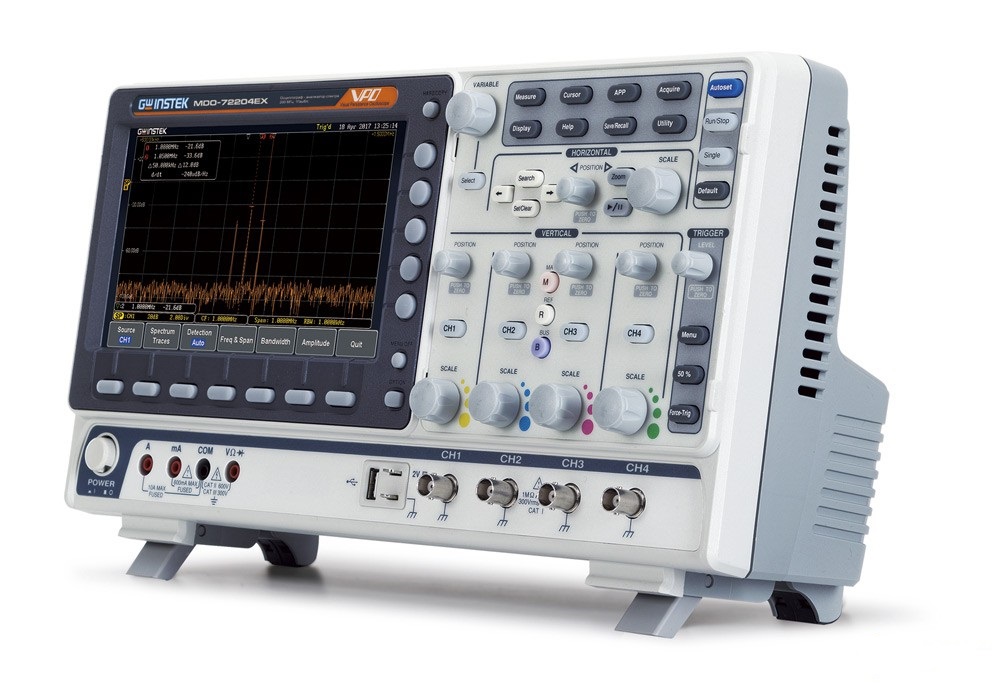

| Параметры |
Значение |
| Канал вертикального отклонения |
| Число каналов |
2 + Ext / 4 |
| Полоса пропускания (-3 дБ) |
0…100 МГц |
| Ограничение полосы пропускания |
20 МГц |
| Коэффициент отклонения (Коткл.) |
1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. |
± 3 % (± 5 % при Коткл 1 мВ/дел ) |
| Время нарастания |
≤ 3,5 нс |
| Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение |
300 Вскз, кат. I |
| Математика |
+, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Полярность |
Нормальная, инверсия |
| Канал горизонтального отклонения |
| Коэффициент развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
| Погрешность установки Кразв. |
± 0,005 % (на каждом интервале ≥ 1 мс) |
| Режимы работы |
основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
| Режим X-Y |
Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц |
| Синхронизация |
| Источники синхросигнала |
любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный (single Sequence) |
| Виды синхронизации |
по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) |
| Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
| Чувствительность синхронизации |
1 дел |
| Аналого-цифровое преобразование и сбор данных |
| Разрешение по вертикали |
8 бит |
| Частота дискретизации |
2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
| Интерполяция |
SinX/x, линейная |
| Длина записи (Максимальная) |
10 МБ/ на кан (29.000 сегментов) |
| Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
| Межсегментное время |
0,41 мкс |
| Максимальная скорость обновления |
до 120.000 осц./с |
| Курсорные измерения |
| Функции |
DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) |
| Автоматические измерения (38 параметров) |
| Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе |
| Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) |
| Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Анализатор спектра |
| Диапазон частот |
0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) |
| Полоса обзора |
1 кГц ~ 500 МГц (макс.) |
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ |
1Гц ~ 500 кГц (макс.) |
| Диапазон установки опорного уровня |
-50 дБм … +40 дБм (с шагом 5 дБм) |
| Единицы измерения уровня |
дБм, дБВскз, линейное СКЗ |
| Положение по горизонтали |
-12 дел. … +12 дел. шкалы |
| Вертикальная шкала |
1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
| Средний уровень собственных шумов относительно 1 мВт |
< -50 дБм, при 1 В/дел. и усреднении Avg: 16
< -70 дБм, при 100 мВ/дел. и усреднении Avg: 16
< -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
| Гармонические искажения |
< 40 дБн (2-го порядка); < 45 дБн (3-го порядка) |
| Тип представления результатов на экране |
нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
Тип детектора
(график) |
мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) |
| Типы окон преобразования Фурье (БПФ фактор) |
Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). |
| Генератор сигналов произвольной формы |
| Диапазон частот |
0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
| Частота дискретизации |
200 МГц |
| Разрешение ЦАП |
14 бит |
| Число каналов |
2 |
| Амплитуда |
10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) |
| Максимальное разрешение |
1 мВ |
| Формы сигнала (13 типов) |
синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
| Дополнительные возможности |
| Интерфейс |
USB, LAN |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Технология VPO |
Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). |
| Память (запись/считывание) |
24 осциллограммы; 20 профилей настройки |
| Общие данные |
| ЖК-дисплей |
Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) |
| Послесвечение экрана |
16 мс – 4 с (регулируемое) или бесконечность |
| Таймер (календарь) |
Дата/ время (в т.ч. для сохраняемых данных) |
| Цифровой регистратор |
Максимальный интервал записи – до 1000ч |
| Объем внутренней памяти |
32 М |
| Рабочие условия |
0°…+50°С, при относ. влажности ≤ 80% |
| Напряжение питания |
100…240 В, 48…63 Гц (автовыбор) |
| Габариты |
384 × 208 × 127 мм |
| Масса |
3 кг |
