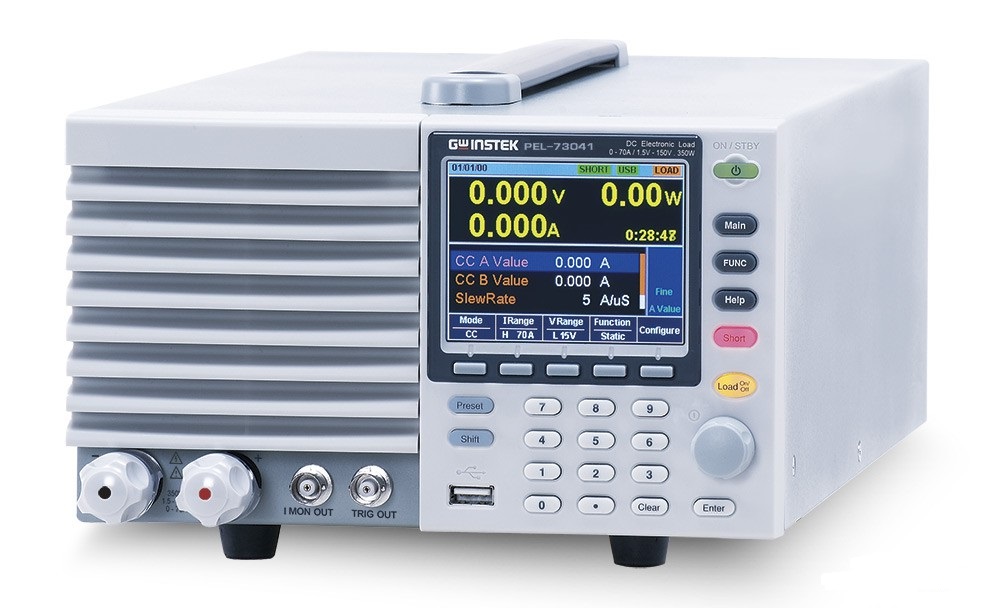

PEL-73041 — нагрузка программируемая постоянного тока

PEL-73041 — нагрузка программируемая постоянного тока
Артикул: 414100
Модель: PEL-73041
Гарантия: 12 мес.
Госреестр РФ: 76426-19
Поверка приобретается отдельно: 3300 Р
Межповерочный интервал: 12 мес.
Бренд: GOOD WILL Instek
Цена:
363 132 Р
Доступен для заказа
Добавить к сравнению

Особенности программируемой нагрузки постоянного тока PEL-73041:

  • Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 360 А, мощность до 350 Вт
  • Блок расширения PEL-73211 (опция): 150 В / 420 А / 2100 Вт
  • Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
  • Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
  • Комбинация режимов: CC+CV, CP+CV, CR+CV
  • Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
  • Высокая точность и разрешение
  • Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
  • Функция контроля (управления параметрами нагрузки) - внешним сигналом
  • Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
  • Совместимость с LabView, VB, C, C++
  • Три диапазон установки значений: низкий (L), средний (M), высокий (H)



ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВХОДНЫЕ
ПАРАМЕТРЫ		 Тип нагрузки PEL-73021 PEL-73041 PEL-73111 PEL-73211
Мощность 175 Вт 350 Вт 1050 Вт 2100 Вт
Ток в нагрузке 0 ... 35 А 0 ... 70 А 0 ... 210 А 0 ... 420 А
Напряжение на нагрузке 1,5... 150 В 1,5 ... 150 В 1,5 ... 150 В 1,5 ... 150 В
ПАРАЛЕЛЛЬНОЕ
ПОДКЛЮЧЕНИЕ		 Макс. мощность 875 Вт 1750 Вт 5250 Вт 9,45 кВт
РЕЖИМ
ПОСТОЯННОГО
НАПРЯЖЕНИЯ		 Диапазон уст. H: 1,5 ... 150 В L: 1,5. 15 В H: 1,5 ... 150 В L: 1,5. 15 В
Дискр. установки H: 10 мВ / L: 1 мВ -
Погрешность уст. ±(0,1%*U yст+0,1 %*U конечн) -
РЕЖИМ
ПОСТОЯННОГО
СОПРОТИВЛЕНИЯ
СТАТИЧЕСКИЙ
РЕЖИМ		 Диапазон
установки
(Ом)		 H
M
L		 23,3336 С ... 400 мкс (42,857 мОм ... 2,5 кОм)
2,33336 С ... 40 мкс (428,566 мОм ... 25 кОм)
0,233336 С . 4 мкс (4,28566 мОм . 250 кОм)		 46,6672 С . 800 мкс (21,428 мОм . 1,25 кОм)
4,6667 С . 80 мкс (214,28 мОм ... 12,5 кОм)
0,46667 С . 8 мкс (2,1428 мОм ... 125 кОм)		 140,0016 С ... 2,4 мс (7,1427 мОм ...
    1. Ом) 14,0001 С ... 242,4 мкс


(71,427 мОм ... 4,16667 кОм) 1,40001 С ... 24,24 мкс (714,27 мОм ...
    1. кОм)


 28,0002 С . 484,8 мкс (35,7135 мОм ... 2,08334 Ом)
Дискр. установки 400 мкс/ 40 мкс/ 4 мкс 800 мкс/ 80 мкс/ 8 мкс 2,4 мкс/ 240 мкс/ 24 мкс -
Погрешность уст. ±(0,5%*R уст+0,5% R конеч) + Uвх/500 кОм ±(1,2%*I уст+
1,1% R конеч)
РЕЖИМ
ПОСТОЯННОГО
СОПРОТИВЛЕНИЯ
ДИНАМИЧЕСКИЙ
РЕЖИМ		 Диапазон
скорости		 H
M
L		 250 мкА ... 250 мА/мкс 25 мкА ... 25 мА/мкс 2,5 мкА ... 2,5 мА/мкс 500 мкА ... 500 мА/мкс 50 мкА ... 50 мА/мкс 5 мкА ... 5 мА/мкс 1,6 мА ... 1,6 А/мкс 160 мкА ... 160 мА/мкс 16 мкА ... 16 мА/мкс 1,6 мА ... 1,6 А/мкс 160 мкА ...
160 мА/мкс
Погрешность уст. ±(0,2%*Уст*7+5 мкс) -
Разрешение 0,1 мкА ... 1 мА 0,2 мкА ... 2 мА 0,6 мкА ... 6 мА -
Диапазон уст. периода (T1 и Т2) 0,025 мс ... 10 мс 1 мс ... 30 с
Погрешность уст. тока 0,4 % от предела
Дискретность уст. периода 1 мкс / 1 мс
Погрешность 1 мкс / 1 мс + 100 ppm
РЕЖИМ
ПОСТОЯННОГО
ТОКА,
СТАТИЧЕСКИЙ
РЕЖИМ		 Диапазон
установки		 H
M
L		 0 ... 35 А 0 ... 3,5 А 0 ... 0,35 А 0 . 70 А 0 ... 7 А 0 ... 0,7 А 0 ... 210 А 0 ... 21 А 0 ... 2,1 А 420 А
Дискретность уст. 1 мА, 0,1 мА, 0,01 мА 2 мА, 0,2 мА, 0,02 мА 10 мА, 1 мА, 0,1 мА -
Погрешность уст. ±(0,2%*I уст+0,1%*I конечн) + ивх/500 кОм ±(1 ,2%*|уст+
    При параллельном объединении: ±(1,2%*I уст+1,1%*I конечн) 1 , 1 % 1 конечн)
РЕЖИМ
ПОСТОЯННОГО
ТОКА,
ДИНАМИЧЕСКИЙ
РЕЖИМ		 Диапазон
скорости		 H
M
L		 2,5 мА ... 2,5 А/мкс 250 мкА ... 250 мА/мкс 25 мкА . 25 мА/мкс 5 мА . 5 А/мкс 500 мкА ... 500 мА/мкс 50 мкА ... 50 мА/мкс 16 мА . 16 А/мкс 1,6 мА ... 1,6 А/мкс 160 мкА ... 160 мА/мкс 16 мА ... 16 А/мкс 1,6 мА ... 1,6 А/мкс
Погрешность уст. ±(0,2%*Уст *7+5 мкс) -
Разрешение 0,1 мкА ... 1 мА 0,2 мкА ... 2 мА 0,6 мкА ... 6 мА -
Диапазон уст. периода (T1 и Т2) 0,025 мс ... 10 мс 1 мс ... 30 с
Погрешность уст. тока 0,4 % от предела
Дискретность уст. периода 1 мкс / 1 мс
Погрешность 1 мкс / 1 мс + 100 ppm
РЕЖИМ
ПОСТОЯННОЙ
МОЩНОСТИ		 Диапазон
установки		 H
M
L		 17,5 ... 175 Вт 1,75 ... 17,5 Вт 0,175 ... 1,75 Вт 35 ... 350 Вт 3,5 ... 35 Вт 0,35 ... 3,5 Вт 105 ... 1050 Вт
    1. ... 105 Вт
    2. ... 10,5 Вт


 210 ... 2100 Вт 21 ... 210 Вт 2,1 ... 21 Вт
Дискретность уст. 1 мВт, 1 мВт, 0,1 мВт 1 мВт, 1 мВт, 0,1 мВт 100 мВт, 10 мВт, 1 мВт -
Погрешность уст. ±(0,6%*Р уст+1,4% P конеч) -
ЗАЩИТА OVP Регулируемая, Отключение нагрузки при 110% от номинального напряжения -
OCP 0,03 ... 38,5 А 0,06 ... 77 А 0,2 . 231 А -
OPP 0,1 ... 192,5 Вт 0,3 ... 385 Вт 1 ... 1155 Вт -
OHP Отключение нагрузки при достижении температуры радиатора 95°C -
UVP 0 ... 150 В, отключении нагрузки при обнаружении заданного значения -
REV По внутреннему диоду. Отключение нагрузки при неверном подключении -
ИЗМЕРЕНИЕ Вольтметр ±(0,1%*U изм+0,1 %*U конечн) -
Амперметр ±(0,2%*I изм+0,3%*I конечн) -
Амперметр (парал. подкл.) ±(1,2%*I изм + 1,1 %*I конечн) -
ОБЩИЕ
ДАННЫЕ		 Напряж. питания 100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц
Интерфейсы USB ,RS-232, GPIB (опция)
Габ. размеры PEL-73021/73041 - 214,5 х 124 х 400 мм, PEL-73111 - 429,5 х 128 х 400 мм PEL-73211 - 427,7 х 147,8 х 592,5 мм
Масса PEL-73021 - 6 кг, PEL-73041 - 7 кг, PEL-73111 - 17 кг, PEL-73211 - 23 кг
Опции GTL-120: Тестовый кабель (40 А)
Опция 01: Интерфейс GPIB. Устанавливается на заводе. GTL-255: Интерфейсный кабель объединения нагрузок (300 м)
