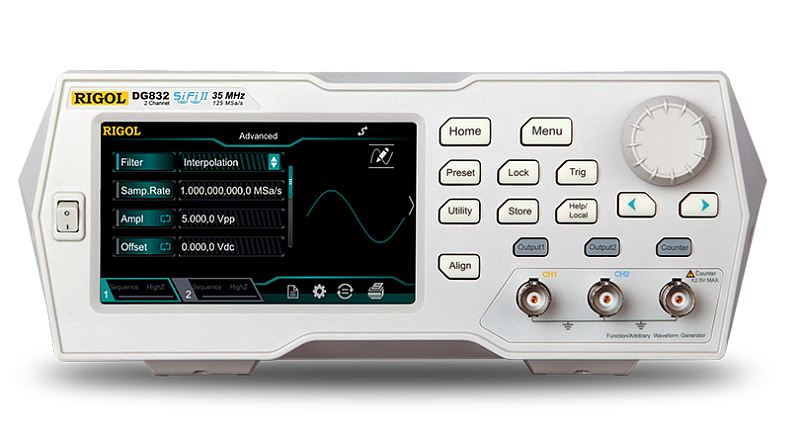

| Максимальная выходная частота |
35 МГц |
| Количество каналов |
1 (2 канала - опция DG800-DCH) |
| Форма сигнала |
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал
160 типов специальной формы |
| Диапазон |
Синусоидальный сигнал |
1 мкГц ~ 35 МГц |
| Прямоугольный сигнал |
1 мкГц ~ 10 МГц |
| Импульсный сигнал |
1 мкГц ~ 10 МГц |
| Пилообразный сигнал |
1 мкГц ~ 1 МГц |
| Гармоники |
1 мкГц ~ 10 МГц |
| PRBS |
2 кбит/с ~ 30 Мбит/с |
| Двухтональный |
1 мкГц ~ 20 МГц |
| RS-232 |
скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 |
| Последовательность |
2 кВыб/с ~ 30 Мвыб/с |
| Белый шум (Гаусс) |
полоса 100 МГц (-3дБ) |
| Cпециальной формы |
1 мкГц ~ 10 МГц |
| Разрешение по частоте |
1 мкГц |
| Точность установки (18°C ~ 28°C) |
±(1 ppm от устан. значения + 10 пГц) |
| Гармонические искажения |
Типичное (0 дБм)
< -55 дБн (DC ~ 10 МГц)
< -50 дБн (>10 МГц ~ 20 МГц)
< -40 дБн (>20 МГц ~ 35 МГц) |
| Общие гармонические искажения |
< 0,075% (10 ~ 20 кГц, 0 дБм) |
| Негармонические искажения |
Типичное (0 дБм)
< -60 дБн (DC ~ 10 МГц)
< -60 дБн + 6 дБ/октаву (>10 МГц) |
| Фазовый шум |
Типичное (0 дБм)
-105 дБн/Гц @ 10 кГц (10 МГц) |
| Время нарастания/спада |
< 9 нс (1 Вп-п,1 кГц) типичное |
| Выброс |
< 5 % (100 кГц, 1 Вп-п) типичное |
| Коэффициент заполнения |
0,01% ~ 99,99% (ограничена установленной частотой) |
| Ассиметрия |
1% от периода + 4 нс |
| Джиттер (СКЗ) |
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п) |
| Нелинейность |
< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное |
| Симмметрия |
0 ~ 100% |
| Длительность импульса |
≥ 16 нс ~ 1000 кс (ограничена установленной частотой) |
| Коэффициент заполнения |
0,001% ~ 99,999% (ограничена установленной частотой) |
| Время нарастания/спада |
≥ 8 нс (ограничена установленной частотой и длительностью импульса) |
| Выброс |
< 5% (1 Вп-п, 1 кГц) типичное |
| Джиттер (СКЗ) |
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п) |
| Максимальное количество точек участвующих в формировании сигнала |
2 М точек (8 М опция DG800-ARB8M) |
| Вертикальное разрешение |
16 бит |
| Частота дискретизации |
Интерполяционный фильтр: 10 выб/с ~ 30 Мвыб/с
Пошаговый фильтр: 2 квыб/с ~ 30 Мвыб/с
Сглаживающий фильтр: 2 квыб/с ~ 30 Мвыб/с |
| Время нарастания /спада |
Интерполяционный фильтр: ≥ 8 нс
Пошаговый фильтр: 3 / частота дискретизации
Сглаживающий фильтр: 1 / частота дискретизации |
| Джиттер (СКЗ) |
Типичное (1 Вп-п)
Интерполяционный фильтр: 200 пс
Пошаговый фильтр: Сглаживающий фильтр: |
| Порядок гармоник |
≤ 8 |
| Тип гармоник |
четные, нечетные, все, пользовательские |
| Амплитуда гармоник |
регулируемая для каждой гармоники |
| Фаза гармоник |
регулируемая для каждой гармоники |
| Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (≤10 МГц)
1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 35 МГц) |
| Точность установки |
±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
| Неравномерность АЧХ |
Типичное (синус, 1 В)
±0,1 дБ (≤5 МГц)
±0,2 дБ (>5 МГц ~15 МГц)
±0,3 дБ (>15 МГц ~ 25 МГц)
±0,5 дБ (>25 МГц ~ 35 МГц) |
| Единицы установки |
Вп-п, Вскз, дБм |
| Разрешение |
0,1 мВпп или 4 бит |
| Диапазон |
±5 Впп АС+DC |
| Точность установки |
±(1% + 5 мВ + 1,0% от амплитуды) |
| Импеданс |
50 Ом (типичное) |
| Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
| Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, PWM |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 1 МГц |
| Коэффициент модуляции |
0% ~ 120% |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуля |
2 мГц ~ 1 МГц |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 1 МГц |
| Девиация |
0 ~ 360° |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Несущая |
импульсный |
| Частота модуляции |
2 мГц ~ 1 МГц |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
| Девиация |
0%~100% длительности импульса |
| Диапазон напряжения |
75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ
5 В TTL уровня для АМн, ЧМн, ФМн |
| Полоса |
50 кГц |
| Импеданс входа |
10 кОм |
| Форма |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Закон |
линейный, логарифмический, ступенчатый |
| Диапазон частот |
верхняя и нижняя частота свипирования ограничена несущей частотой |
| Направление |
Вверх/Вниз |
| Время свипирования |
1 мс ~ 500 с |
| Время стояния/возврата |
0 мс ~ 500 с |
| Источник запуска |
Ручной, внешний, внутренний |
| Маркер |
спадающий фронт или синхросигнал (программируется) |
| Форма |
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность |
| Частота несущей |
2 мГц ~ 35 МГц |
| Количество импульсов в пачке |
1 ~ 1000000 или бесконечное |
| Внутренний период |
1 мкс ~ 500 с |
| Стробированный запуск |
Внешний запуск |
| Источник запуска |
Ручной, внешний, внутренний |
| Задержка запуска |
0 нс ~ 100 с |
| Измеряемый параметр |
Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения |
| Частотный диапазон |
1 мrГц ~ 240 МГц |
| Разрешение по частоте |
7 разрядов/с (время счета = 1 с) |
| Диапазон периода |
4 нс ~ 1000 кс |
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) |
DC связь |
DC диапазон девиации |
+1.5 В DC |
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
| 100 МГц ~ 240 МГц |
100 мВскз ~ ±2,5 В AC+DC |
| AC связь |
1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
| 100 МГц ~ 240 МГц |
100 мВскз ~ ±2,5 Вп-п |
Длительность импульса и коэффициент заполнения
(DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс |
| Коэффициент заполнения |
0 ~ 100% |
| Параметры входа |
Входной импеданс |
1 МОм |
| Тип свяи |
AC, DC |
| ФНЧ |
ON: полоса 150 кГц,
OFF: полоса 240 МГц |
| Опасное напряжение (1 МОм) |
±7 В AC+DC |
| Система запуска |
Уровень запуска: ±2,5 В |
| Чувствительность: высокая, низкая |
| Время счета |
1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с) |
| Уровень |
TTL |
| Длительность импульса |
> 100 нс |
| Запуск по фронту |
нарастающий, спадающий выбирается |
| Время отклика (задержка запуска) |
свипирование:< 100 нс (типичное)
режим пачек < 350 нс (типичное) |
| Уровень |
TTL |
| Длительность импульса |
> 60 нс(типичное) |
| Максимальная частота |
1 МГц |
| Диапазон |
0° ~ 360° |
| Разрешение |
0,03° |
| Вход внешнего опорного сигнала |
| Частота |
10 МГц ± 50 Гц |
| Уровень |
250 мВп-п ~ 5 Вп-п |
| Время блокировки |
< 2 c |
| Импеданс |
1 кОм, закрытый вход (AC) |
| Выход внутреннего опорного сигнала |
| Частота |
10 МГц ± 50 Гц |
| Уровень |
3,3 Вп-п |
| Импеданс |
50 кОм, закрытый вход (AC) |
| Выход синхронизации |
| Уровень |
TTL |
| Импеданс |
50 Ом |
| Тип дисплея |
Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов |
| Питание |
100~127 В АСскз，45~440 Гц, CATII
100~240 В АСскз，45~65 Гц, CATII |
| Интерфейс |
USB устройство, USB хост или USB-GPIB (опция) |
| Потребляемая мощность |
не более 30 Вт |
| Рабочая температура |
10°C...40°C |
| Габаритные размеры |
237,4 х 97 х 268 мм |
| Вес |
1,75 кг (в упаковке 2,85 кг) |
